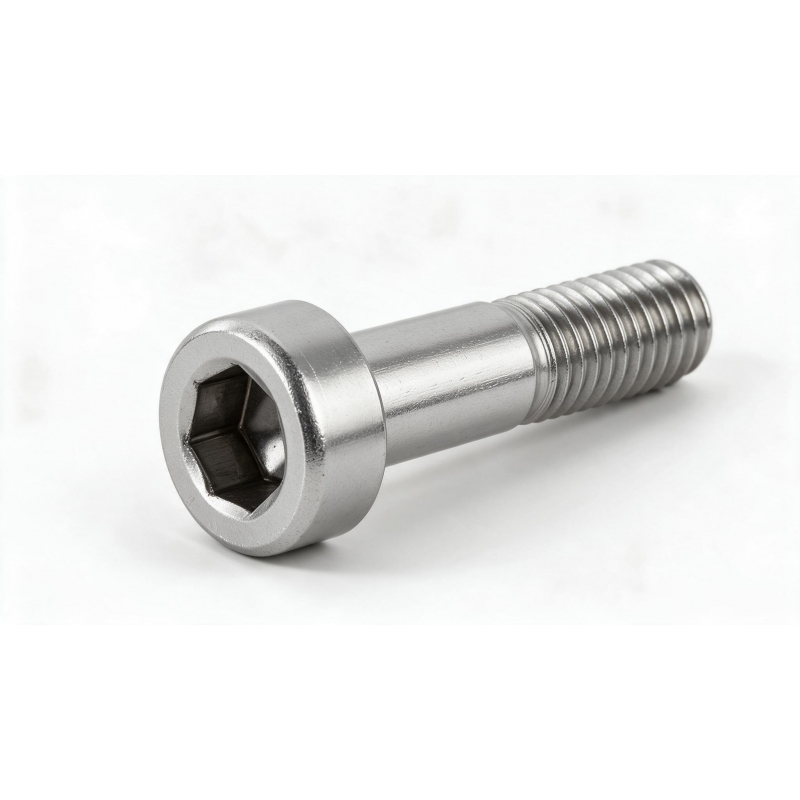

Śruba imb. pasowana M-4/5x40 ISO 7379 f9 kl.12.9

Śruba imb. pasowana M-4/5x40 ISO 7379 f9 kl.12.9 to element złączy przeznaczony do zastosowań wymagających precyzyjnego pozycjonowania oraz niezawodnego przenoszenia obciążeń poprzecznych. Komponent wyróżnia się podwyższoną klasą wytrzymałości 12.9, co przekłada się na wysoką odporność na rozciąganie i umożliwia stosowanie w trudnych warunkach eksploatacyjnych. Najczęściej znajduje zastosowanie w budowie form wtryskowych, tłoczników oraz przyrządów kontrolnych, gdzie istotna jest powtarzalność ustawienia.

Omawiana śruba pasowana ISO 7379 ma walcową część pasowaną o tolerancji f9 oraz gwint M5 – stąd oznaczenie M-4/5x40. Taka konstrukcja minimalizuje luz montażowy, poprawia stabilność prowadzenia łączonych elementów i ułatwia zachowanie dokładnego rozstawu w mechanizmach o wysokich wymaganiach względem geometrii. Długość części pasowanej wynosi 40 mm.

• Wykonanie zgodne z normą ISO 7379 zapewnia powtarzalne wymiary montażowe.
• Część pasowana w tolerancji f9 umożliwia osadzenie z zachowaniem wysokiej dokładności.
• Klasa wytrzymałości 12.9 gwarantuje odporność na wysokie obciążenia mechaniczne.
• Wymiar M-4/5x40 oznacza gwint M5 i 40 mm część pasowaną.
• Gniazdo imbusowe w łbie śruby ułatwia pewny montaż, również w ograniczonej przestrzeni.

W odróżnieniu od standardowych łączników, część pasowana przejmuje obciążenia poprzeczne, odciążając gwint i zwiększając trwałość połączenia. Taka konstrukcja sprawdza się tam, gdzie klasyczne śruby nie dają wystarczającej dokładności osiowania, dlatego po ten typ śrub chętnie sięgają konstruktorzy maszyn oraz zakłady narzędziowe.

Decydując się na śrubę pasowaną M-4/5x40 ISO 7379 w klasie 12.9, inwestujesz w komponent o długiej żywotności i przewidywalnym zachowaniu pod obciążeniem. Aby w pełni wykorzystać parametry techniczne, otwory przed montażem powinny być czyste, a moment dokręcania zgodny z zaleceniami producenta.
